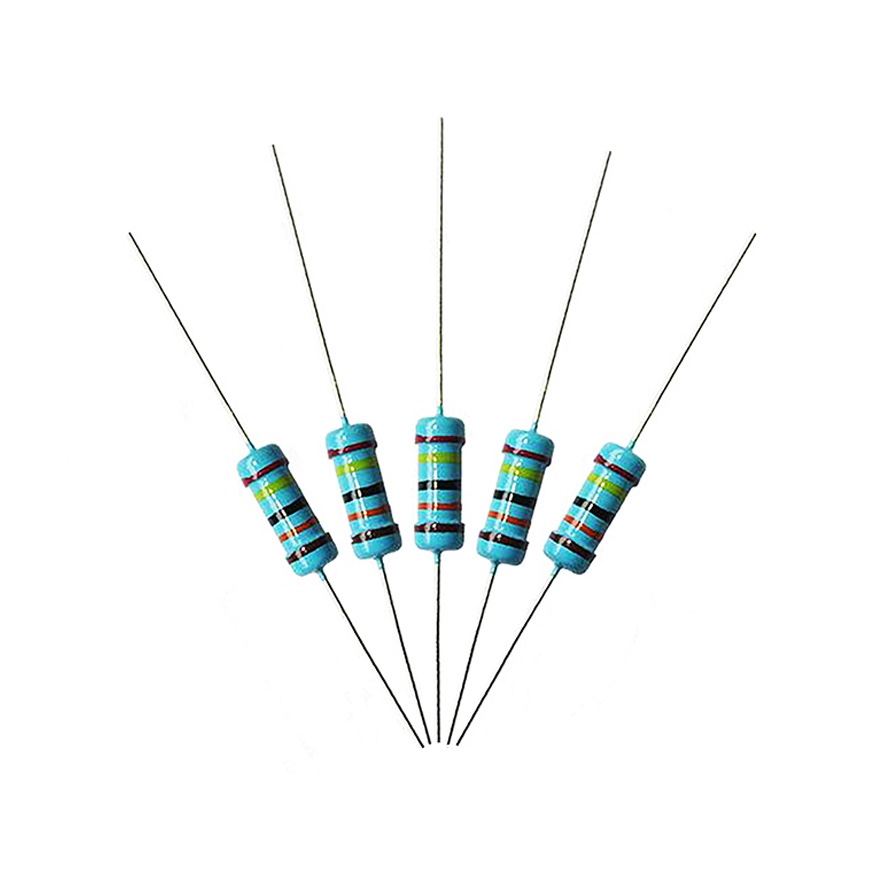

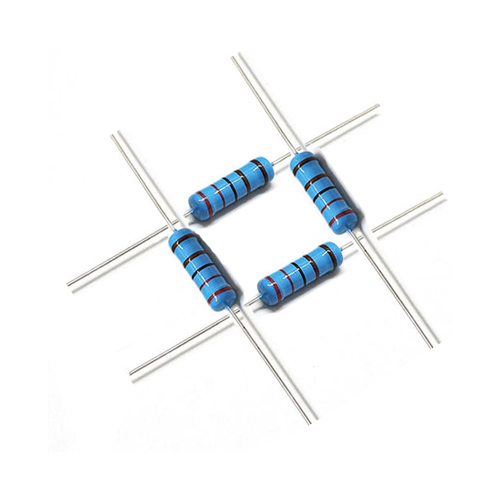

金屬膜電阻
      金屬膜電阻是迄今為止應用較為廣泛的電阻，其精度高，性能穩定，結構簡單輕巧。在電子行業和高精度要求下的軍事航天等領域發揮不可忽視的作用。
      溫度系數： ±100PPM/℃
      工作溫度范圍： -55℃～+155℃
      精度：0.25[%]，0.5[%]，1[%]，5[%]
      阻值范圍： 1Ω～10MΩ
      標稱阻值：E-96
      金屬膜電阻簡介
      金屬膜電阻器metal film resistor 符號RJ作標志，金屬膜電阻器是膜式電阻器(Film Resistors)中的一種。它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成。由于它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。
      金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或?yàn)R射的方法，在陶瓷或玻璃基本上形成電阻膜層的電阻器。這類電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。這種電阻和碳膜電阻相比，體積小、噪聲低、穩定性好，但成本較高，常常作為精密和高穩定性的電阻器而廣泛應用，同時也通用于各種無線電電子設備中。
      特點
      1)  高熱傳導瓷心
      2)  高穩定性金屬皮膜
      3）壓合良好之高信賴性端帽?
      4）高絕緣及耐溶劑之環氧樹脂涂漆
      5）符合MIL&EIA規定之標準色碼帶
      6)  焊錫性良好的導線（根據客戶要求可以做銅線引腳和鍍錫銅包鋼線引腳）提供型號和包裝方式:1/8W,1/4W,1/4WS,1/2W,1/2WS,1W,1WS,2W,2WS,3WS，3W,5W。編帶包裝，散裝，成型。電阻的刻槽放大倍數，耐久性，耐電壓，溫度循環，絕緣阻抗，耐濕負荷，焊錫性，斷續過負荷，溫度特性。均按標準制程生產。
      鑒定
      金屬膜電阻是用鎳鉻或類似的合金真空電鍍技術，著膜于白瓷棒表面，經過切割調試阻值，以達到最終要求的精密阻值。金屬膜電阻器提供廣泛的阻值范圍，有著精密阻值，公差范圍小的特性。亦可應用于金屬膜保險絲電阻器。 而碳膜電阻是目前電子、電器、資訊產品使用量最大，價格最便宜，品質穩定性信賴度高。其是從高溫真空中分離出有機化合物之碳，緊密附著于瓷棒表面之碳膜體，而加以適當之接頭后切割調適而成，并在其表面涂上環氧樹脂密封以保護。 碳膜電阻從外觀上，金屬膜的為五個環（1%），碳膜的為四環（5%）。金屬膜的為藍色，碳膜的為土黃色或是其他的顏色。（微型電阻過去的國標是按顏色區別，金屬膜電阻用紅色，碳膜電阻用綠色。）但由于工藝的提高和假金膜的出現，這兩種方法并不是很好，很多時候區分不開這兩種電阻。比較好的方法是下面兩種：1.用刀片刮開保護漆，露出的膜的顏色為黑色為碳膜電阻；膜的顏色為亮白的則為金屬膜電阻。2.由于金屬膜電阻的溫度系數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然后用燒熱的電鉻鐵靠近電阻，如果阻值變化很大，則為碳膜電阻，反之則為金屬膜電阻。
      識別
      精密電阻一般為五環電阻，以下是精密電阻的識別方法：每種顏色代表不同的數字，如下：棕1紅2橙3黃4綠5藍6紫7灰8白9黑0，金、銀表示誤差色環電阻是應用于各種電子設備的最多的電阻類型，無論怎樣安裝，維修者都能方便的讀出其阻值，便于檢測和更換。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：
      技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。
      技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。
      技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×104Ω=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×10^0Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。電阻按材料分一般有：碳膜電阻、金屬膜電阻、水泥電阻、線饒電阻等。一般的家庭電器使用碳膜電阻較多，因?yàn)樗杀镜土?。金屬膜精密電阻精度要高些，使用在要求較高的設備上。水泥電阻和繞線電阻都是能夠承受比較大功率的，線饒電阻的精度也比較高，常用在要求很高的測量儀器上。棕1紅2橙3黃4綠5藍6紫7灰8白9黑0金、銀表示誤差，各色環表示意義如下：
第一條色環：阻值的第一位數字;
第二條色環：阻值的第二位數字;
第三條色環：10的冪數;
第四條色環：誤差表示。
例如：電阻色環：棕綠紅金，第一位：1;第二位：5;第三位：10的冪為2(即100);誤差為5%;即阻值為：15×100=1500歐=1.5千歐=1.5K
還有精確度更高的“五色環”電阻，用五條色環表示電阻的阻值大小，具體如下：
第一條色環：阻值的第一位數字;
第二條色環：阻值的第二位數字;
第三條色環：阻值的第三位數字;
第四條色環：阻值乘數的10的冪數;
第五條色環：誤差(常見是棕色，誤差為1%)
有些五色環電阻兩頭金屬帽上都有色環，遠離相對集中的四道色環的那道色環表示誤差，是第五條色環，與之對應的另一頭金屬帽上的是第一道色環，讀數時從它讀起，之后的第二道、第三道色環是次高位、次次高位，第四道環表示10的多少次方，例如某電阻色環電阻順序?yàn)椋杭t(2)-黑(0)-黑(0)-黑-棕，則它表示該電阻阻值為：200×100Ω。再如棕-黑-黑-紅-棕，表示該電阻阻值為：100×100Ω=10000Ω=10KΩ?？梢?，四色環電阻誤差為5-10%，五色環常為1%，精度提高。
