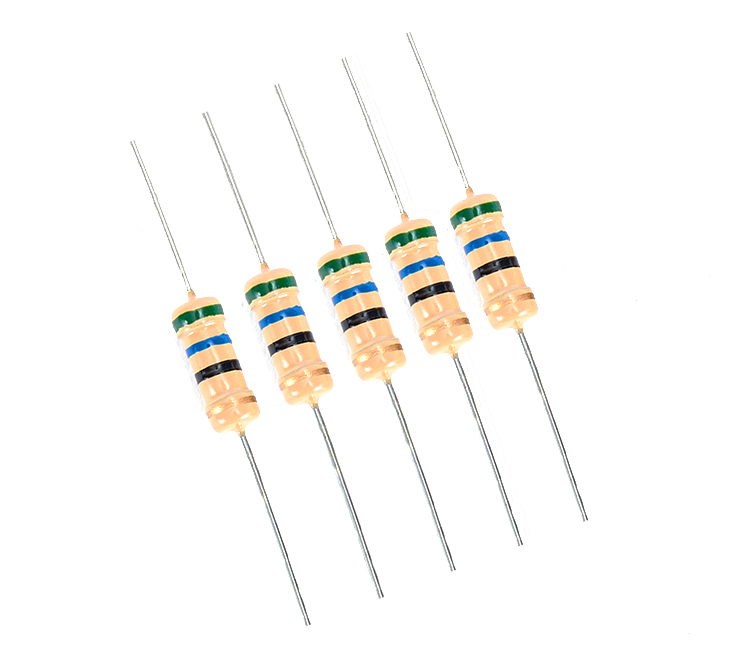

中文名：碳膜電阻
      外文名：Carbon film resistor
      工作溫度范圍：-55℃～+155℃
      精    度：2% 5%
      標稱阻值：E-48
      特    點：極好的長期穩定性
      碳膜電阻器是膜式電阻器(Film Resistors)中的一種。它是采用高溫真空鍍膜技術將碳緊密附在瓷棒表面形成碳膜，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。其表面常涂以綠色保護漆。碳膜的厚度決定阻值的大小，通常用控制膜的厚度和刻槽來控制電阻器。碳膜電阻亦稱“熱分解碳膜電阻”。碳?xì)浠衔镌谡婵罩懈邷責岱纸獾奶汲练e在基體上的一種薄膜電阻。價格低廉，性能穩定，阻值與功率范圍寬。
      簡述
      碳膜電阻器是用有機粘合劑將碳墨、石墨和填充料配成懸浮液涂覆于絕緣基體上，經加熱聚合而成。氣態碳?xì)浠衔镌诟邷睾驼婵罩蟹纸?，碳沉積在瓷棒或者瓷管上，形成一層結晶碳膜。改變碳膜厚度和用刻槽的方法變更碳膜的長度，可以得到不同的阻值。碳膜電阻成本較低，電性能和穩定性較差，一般不適于作通用電阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高壓電阻器。其用途同高壓電阻器。碳膜電阻器的引線鏈接方式有軸向引線、領帶式引線以及不接引線等方式。碳膜電阻器的阻值范圍為1Ω~10MΩ。額定功有0.125W、0.25W、0.5W、1W、2W、5W、10W等。主要職能就是阻礙電流流過，應用于限流、分流、降壓、分壓、負載與電容配合作濾波器及阻匹配等。
      碳膜電阻結構

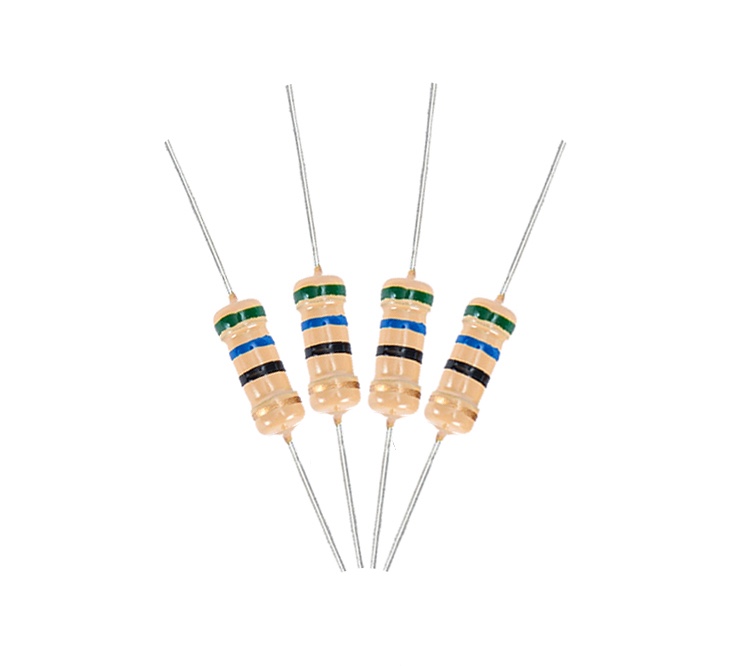

      碳膜電阻是用專用設備使氣態碳?xì)浠衔镌诟邷睾驼婵罩蟹纸?，分解出的碳均勻沉積在陶瓷圓柱體或陶瓷管的圓周表面上形成一層結晶碳膜，再根據所需電阻值，改變碳膜厚度和選擇螺旋刻槽螺距，以確定合適的碳膜橫截面積與碳膜長度，然后掐上銅制端帽，焊出引線，表面噴漆封裝而成。其外形、結構如圖1所示。碳膜寬度b與阻值成反比，碳膜的有效長度與阻值成正比。并且碳膜的厚度愈薄，阻值愈大。碳膜電阻的精度較低，最高只能做到±5%。碳膜電阻屬負溫度系數電阻，即溫度升高時其電阻值朝減小的方向變化。
     特性
     1、精度：2% 5% ，精度高，通過對膜切割螺紋可調整阻值，制成精密電阻器。2、阻值范圍：阻值范圍寬，一般為2.1Ω~10MΩ。3、標稱阻值：E-484、極限電壓高5、極好的長期穩定性，電壓的改變對阻值的影響極小，且具有負溫度系數。6、包裝方式有帶裝、散裝7、高頻特性好，可制成高頻電阻器和超高頻電阻器，固有噪聲電動勢小，在10UV/V以下。、8、額定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。9、脈沖負荷穩定，對脈沖的適應性好。應用范圍非常廣泛，適用于交流、直流和脈沖電路。
      參數
      碳膜電阻標稱阻值:標稱在電阻器上的電阻值稱為標稱值。單位用歐姆（Ω）表示。它包括Ω（歐姆）， KΩ（千歐）， MΩ（兆歐）。其換算關系為：1MΩ=1000KΩ ， 1KΩ=1000Ω。標稱值是根據國家制定的標準系列標注的，不是生產者任意標定的。不是所有阻值的電阻器都存在。碳膜電阻器的阻值范圍為1Ω~10MΩ。允許誤差:電阻器的實際阻值對于標稱值的最大允許偏差范圍稱為允許誤差。誤差代碼：F 、 G 、 J、 K額定功率：指在規定的環境溫度下,假設周圍空氣不流通,在長期連續工作而不損壞或基本不改變電阻器性能的情況下,電阻器上允許的消耗功率。碳膜電阻的額定功率不在電阻的外殼上標出，而以電子槍的長度和直徑的大小來區別，長度大、直徑大的電阻器功率大。碳膜電阻一般額定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。普通碳膜電阻的體形較大，為了適應小體積的電阻裝置的需要，又生產出小型碳膜電阻器RTX型，功率僅為0.125W，大多制成色碼電阻。
      標示
      五環電阻色標方法五環電阻色標方法1、直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分?jǐn)?shù)表示，若電阻上未注偏差，則均為±20%。2、文字符號法：用阿拉伯?dāng)?shù)字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。3、數碼法：在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。偏差通常采用文字符號表示。4、色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-0.1、銀-0.01。當電阻為四環時，最后一環必為金色或銀色，前兩位為有效數字， 第三位為乘方數，第四位為偏差。當電阻為五環時，最後一環與前面四環距離較大。前三位為有效數字， 第四位為乘方數， 第五位為偏差。碳膜電阻一般采用色標法。
      與金屬膜的區別
      金屬膜電阻是是用鎳鉻或類似的合金真空電鍍技術，著膜于白瓷棒表面，經過切割調試阻值，以達到最終要求的精密阻值。金屬膜電阻器提供廣泛的阻值范圍，有著精密阻值，公差范圍小的特性。亦可應用于金屬膜保險絲電阻器。而碳膜電阻在電子、電器、資訊產品使用量最大，價格最便宜，品質穩定性信賴度高。其是從高溫真空中分離出有機化合物之碳，緊密附著于瓷棒表面之碳膜體，而加以適當之接頭后切割調適而成，并在其表面涂上環氧樹脂密封以保護。碳膜電阻和金屬膜電阻從外觀上看的區別：金屬膜有五個色環（1%），而碳膜的色環數為四個（5%）。金屬膜的為藍色，碳膜的為土黃色或是其他的顏色。（微型電阻過去的國標是按顏色區別，金屬膜電阻用紅色，碳膜電阻用綠色。）但由于工藝的提高和假金膜的出現，這兩種方法并不是很好，很多時候區分不開這兩種電阻。比較好的方法是下面兩種：1、用刀片刮開保護漆，露出的膜的顏色為黑色為碳膜電阻；膜的顏色為亮白的則為金屬膜電阻。2、由于金屬膜電阻的溫度系數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然后用燒熱的電鉻鐵靠近電阻，如果阻值變化很大，則為碳膜電阻，反之則為金屬膜電阻。
      誤差率
      碳膜電阻器誤差率一般分為三個等級：一級的誤差率為5%，二級的誤差率為10%，三級的誤差率為20% 碳膜電阻器常用符號RT作標志，R代表電阻器，T代表材料是碳膜，例如，一只電子槍外殼上標有RT47kI的字樣，就表示這是一只阻值為47kΩ，允許偏差為±5%的碳膜電阻器。
      應用
      碳膜電阻器曾經是電子、電器、資訊產品使用量最大的電阻，價格最便宜，品質穩定性信賴度高。由于它是引線式電阻，方便手工安裝及維修，而且也是引線電阻中價格最便宜的，如今多用在一些如電源、適配器之類低價值的低端產品或早期設計的產品中。
