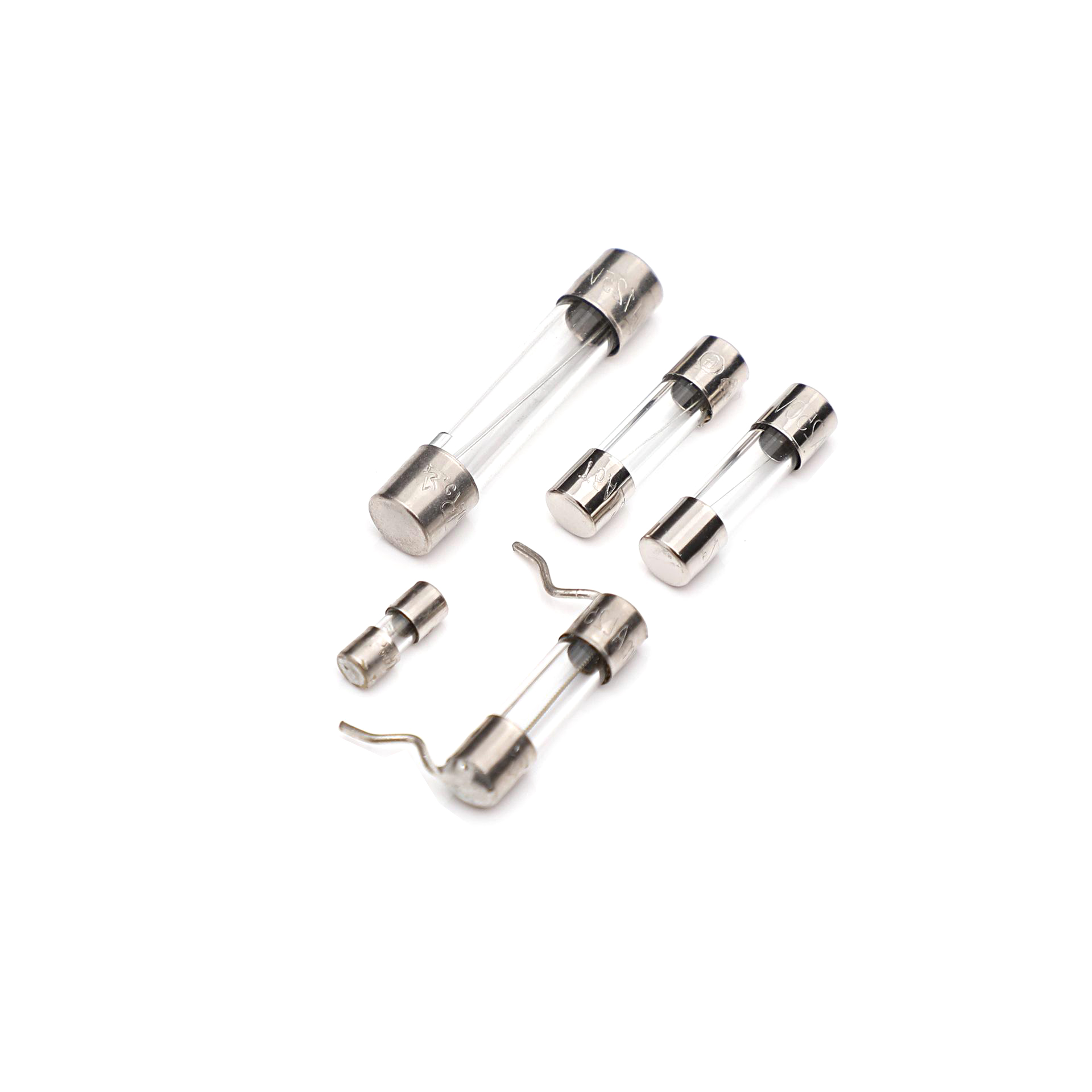

玻璃管保險絲 是屬于保險管的一種，主要是當電路出現異常時（電流，溫度，耐壓等出現異常升高）通過熔斷自身的熔絲，保護整個電路板及電路安全的安規器件。下面講解保險管的產品定義，保險管的參數及選型相關注意事項。
　　玻璃管保險管的工作原理:
　　熱平衡，一般工作時，電流通過FUSE熔絲產生熱量（W=I2Rt），通過傳導/輻射將熱傳至殼體（Body）,漸漸與環境達到熱平衡。過載或短路時，大電流產生高熱，無法消散，打破了熱平衡，熔絲逐漸升溫，最終導致熔斷。
　　玻璃管的保險管結構及材料組成：
　　1、焊接材料：錫
　　2、銅帽：銅鍍鎳
　　3、本體：玻璃管
　　4、熔絲：合金線
　　玻璃管保險管的分類：

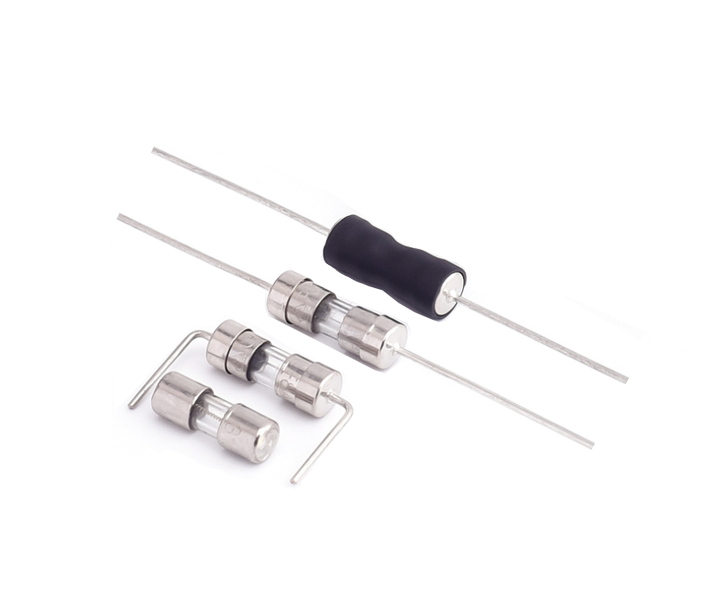

　　第一、按照安裝形式可以分為兩種：帶引線與不帶引線。不帶引線的保險管需要配套的保險絲座同時使用，這類產品的優勢就是當保險管損壞以后，排除故障以后，只需要將保險管重新安裝至保險座里面，更換非常方便，不足就是在生產的時候，需要多一次工序，需要焊接保險座以后再安裝一次保險管，因此同規格情況下，首次生產，不帶引線的保險管成本比帶引線保險管成本略高。帶引線的前期生產成本較低，只需要一次工序且減少一個保險絲座的成本，但是當保險管損壞以后，則需要拆卸后專業人士進行更換，更換成本非常高。
       第二、熔斷速度，按照熔斷速度可以分為好幾種，特慢斷（TT），慢斷（T），中速（M），快斷（F），特快斷（FF），此處需見規格書中I2t。
　　第三、分?jǐn)嗄芰?，高分?jǐn)啵℉），低分?jǐn)啵↙）。
　　第四、按照尺寸可以分為，3.6*10,4.6*16,5*20,6.3*30等，具體的尺寸根據每個工廠而定，這幾類尺寸是用量對多的尺寸。
　　第五：按照安全規格認證分類，歐規，日規，美規。
　　保險管標識：
　　商標：+品名+認證號
　　規格：-A-V/-mA-V
　　規格：3.15A 250V
　　標識方式根據出往國家也會有特定的表示方式。

　　保險管的選型與參數選型要點：
　　第一、確認電路相關參數　
　　第二、確認保險絲的外形尺寸
　　第三、確認安規認證（出往那個國家）
　　第四、選定保險絲的額定電壓（額定電壓>最大工作電壓）
　　第五、選定保險絲的額定電流（額定電流>最大工作電流）
　　1、需要考慮安全衰減率
　　2、考慮溫度衰減率
　　第六、考慮電流脈沖
　　1、考慮I2t的衰減率
　　2、以慢斷型保險絲為主要選型對象
　　第七、選擇保險絲的時間電流特性
　　第八、實際安裝測試
　　相關說明：
　　1、選用保險管的額定電壓
　　保險絲的額定電壓是保險管正常工作狀態下的最高工作電壓。
　　保險絲只能用在小于或者等于使用電壓的電路中，即選擇的保險的工作電壓必須大于電路中正常的電壓。舉例說明，3A125V的保險絲絕對不能用于250V的耐壓值電路中，但是可以用在125V及125V以下的電路中。
　　2、計算保險管的額定電流In
　　額定電流In=Irm/(Sc*Tc)
　　In表示保險管的額定電流
　　Irm表示電路中最大工作電流
　　Tc表示溫度衰減率（參考溫度曲線圖）
　　美規的安全衰減率為：Sc--0.75
　　歐規的安全衰減率為：Sc--0.9
　　日規的安全衰減率為：Sc--0.85
　　主：計算出的In是選用保險絲的最小額定電流，需選用等于或大于In的最佳額定。
　　3、環境溫度
　　在室溫25±5℃的環境我溫度下，保險絲的額定電流不受溫度影響，當環境溫度不斷上升時，保險絲在長時間工作下，額定電流衰減越大。在選擇保險管的時候，一定要考慮環境溫度變化對保險管的影響。
　　溫度的升高或者降低，會導致保險絲反應加快貨減慢，經過大量實驗得出曲線圖：
　　4、考慮電流脈沖
　　電流脈沖：包括開機瞬間，電壓變化和其他所有瞬變過程脈沖，電路中的電流脈沖可以用示波器進行測量。
　　如果要求保險絲能夠承受正常情況下（如開關機產生的瞬時脈沖）而不熔斷，要考慮保險絲承受脈沖的能力，一般會選擇慢斷系列。
　　注：在選擇保險管時根據在實際電路中產生的突波波形，計算出突波的I2t值，然后在利用“脈沖循環能力”曲線圖和保險管的額定熔斷熱能值（保險管的額定I2t值），最后就可以計算出保險管在這種突波下的耐沖擊次數。
　　5、電路中的脈沖電流I2t值。
根據相關的波形和計算公式，近似計算出I2t值（Wp）。
　　6、電流脈沖承受次數
　　U=Wp/Wr,用電路中脈沖I2t值（Wp）除以保險絲的額定熔斷值（Wr）。根據U的百分?jǐn)?shù)與下圖可以看出：
　　當U=22%時，能承受100000次脈沖
　　當U=29%時，能承受10000次脈沖
　　當U=38%時，能承受1000次脈沖
　　當U=48%時，能承受100次脈沖
　　7、選擇保險管的額定電流:
　　安規衰減系數，溫度衰減系數，耐脈沖電流及沖擊次數（I2t值與保險管額定I2t值比較）
　　8、保險絲的常規測試
　　A、過負載測試
　　B、I2t測試
　　C、分?jǐn)嗄芰y(cè)試
　　D、絕緣電阻測試
　    E、電壓降測試
　　F、耐久性測試
　　G、溫升測試
　　H、失效測試
　    9、市場對保險管行業的需求
　　A、小型化：電源適配器，充電器，LED驅動等，終端產品小型化等的需求，主要以2010塑料方形為主或者3*7mm。
　　B、高短路：常規保險管短路能力都在130A250V以下，實際輸入短路電流150-250A左右。
　　C、安全性：低功率選用小尺寸保險管增多，但短路時聲，光，煙等現象還不能完全避免。
　　D、SMD貼片型：終端產品小型化及自動化零件的要求，而SMD特性還無法滿足。
　　隨著產品小型化及多元化發展，保險管的發展也多種多樣，如貼片保險絲，溫度保險管，以及小型化的陶瓷保險管，PPTC及保險電阻等產品多種多樣，選型是需要注意的還是基本參數。
